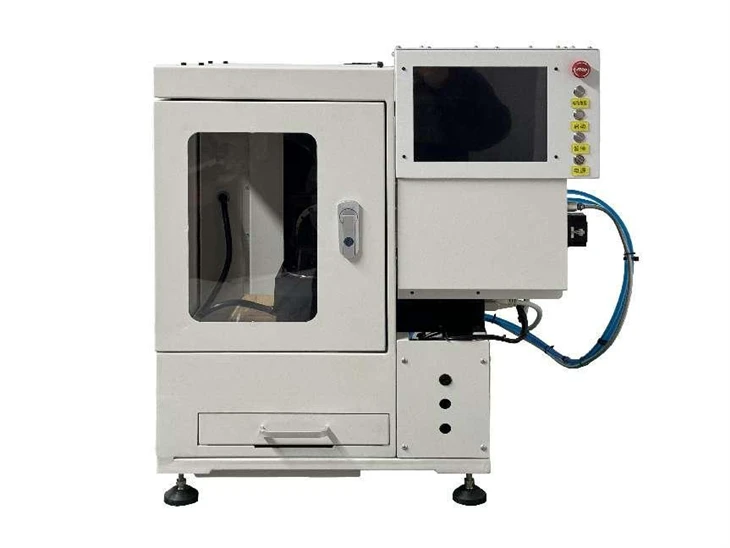

Mini 5-osni NC
Proizvajalec namiznih 5-osnih CNC strojev
Kot profesionalni proizvajalec namiznih 5-osnih CNC strojev Xinshan Technology zagotavlja vrhunske-rešitve za industrijske, izobraževalne in osebne aplikacije. Ta 5-osni CNC stroj je tudi vrh---linije mikro 5-osnih CNC strojev, opremljenih z RTCP (Rotating Tool Center Point), ki zagotavlja visoko{15}}natančno 5-hkratno obdelavo zmogljivosti. Naši namizni 5-osni CNC stroji so idealni za izdelavo prototipov in proizvodnjo v majhnem obsegu. Podpirajo krmiljenje s kodo G in rezkanje CAD/CAM ter lahko obdelujejo široko paleto materialov, od lesa do mehkih kovin in visoko kakovostnih titanovih zlitin. Ti 5-osni stroji ne zagotavljajo samo visoke natančnosti in stabilnosti, ampak ponujajo tudi kompaktno velikost in uporabniku prijazno upravljanje, zaradi česar so idealni partnerji za industrijsko proizvodnjo namiznih računalnikov.
Brezplačno cposvet z našimi strokovnjaki!
Največja prednost proizvajalca 5-osnih CNC strojev
Zmogljiva zmogljivost vretena
Visoka hitrost 24.000 vrt/min z vodnim hlajenjem, radialni odtok le 3-5 mikronov, kar zagotavlja visoko natančno rezanje.
Natančna konfiguracija prenosa
Rotacijska os uporablja harmonični motor, linearna os pa je opremljena z enosmernim servo motorjem, krogličnim vijakom in linearnim vodilom, ki zagotavljajo gladko in natančno gibanje.
Inteligenten in priročen nadzor
podpira samodejno poravnavo orodja, elektronsko ročno kolo in delovanje zaslona na dotik, kar poenostavi postopek in izboljša učinkovitost.
Funkcionalna konfiguracija-industrijske ravni
vgrajena brezžična sonda, sistem za kroženje hladilne tekočine in funkcija-off neprekinjenega graviranja, ob upoštevanju zanesljivosti in kontinuitete proizvodnje.
Dobavitelj 5-osnih CNC strojev
Kaj je pet{0}}osna obdelava?
Pet{0}}osna obdelava je napreden subtraktivni proizvodni postopek, kjer CNC-stroj nadzoruje rezalno orodje, da se hkrati premika vzdolž petih osi – treh linearnih osi (X, Y, Z) in dveh rotacijskih osi (običajno A in C ali B in C) – za oblikovanje zapletenih obdelovancev. Za razliko od tradicionalnih 3-osnih strojev, ki so omejeni na linearna gibanja vzdolž X, Y in Z, pet-osni sistemi omogočajo nagibanje in vrtenje orodja ali obdelovanca, kar omogoča več-smerno rezanje pod več koti v eni nastavitvi.
Ta zmožnost odpravlja potrebo po ročnem premeščanju obdelovanca med operacijami, saj lahko orodje brez prekinitve dostopa do vseh strani in površin dela. Z integracijo linearnih in rotacijskih gibov je pet{1}}osna obdelava odlična pri izdelavi zapletenih geometrij, kot so ukrivljene površine, podrezi in več-delne funkcije, z neprimerljivo natančnostjo in učinkovitostjo. Še posebej je primeren za-aplikacije z visoko natančnostjo, kjer zapletene zasnove delov zahtevajo brezšivne, neprekinjene poti orodij po vseh oseh.
Gibanje orodja vključuje linearno gibanje osi X/Y/Z. 5-osni obdelovalni center doseže več-osno povezavo z dodajanjem A-osi (nagib) in C-osi (rotacija) in lahko obdeluje bolj zapletene geometrijske oblike kot 2/3-osni CNC.
Gibanje osi je prikazano v naslednji tabeli:
| Os | Jedrni mehanizem |
| X | Od leve proti desni |
| Y | Od spredaj nazaj |
| Z | Od zgoraj navzdol |
| A | Vrtenje okoli osi X (nagib naprej in nazaj) |
| B | Vrtenje okoli osi Y (nagib od leve proti desni) |
Kako deluje 5-osni cnc stroj?
5-osni CNC stroji delujejo samodejno z minimalnim človeškim posredovanjem. Začnejo z zasnovo CAD (računalniško-podprto načrtovanje) dela, ki ga je treba izdelati, ki se nato uvozi v programsko opremo CAM (računalniško-podprta proizvodnja) za ustvarjanje programa v formatu kode G-. G-koda je ključnega pomena, ker vsebuje navodila za stroj, da izvede pot orodja, izbere pravilno orodje za postopek in nadzoruje gibanje rezalnega orodja vzdolž linearnih osi X, Y in Z, kot tudi smer mize vzdolž A, B in drugih rotacijskih osi.
V primerjavi z običajnim 3-osnim CNC rezkalnim strojem 5-osni CNC stroji dodajo rotacijsko os, ki orodju omogoča rezanje iz več kotov in obdelavo bolj zapletenih in natančnih modelov. Med obdelavo se vrteče rezalno orodje uporablja za oblikovanje materiala, nameščenega na plošči stroja, in 5 strani obdelovanca je mogoče obdelati z enim samim vpenjanjem, kar prihrani čas in stroške izdelave. Ta metoda obdelave zagotavlja odlične rešitve natančnega inženiringa in se pogosto uporablja v panogah, kot so avtomobilska, vesoljska in medicinska.
Pet{0}}osni testni projekt CNC, ki ga je kupila ekipa inteligentnih robotov MIT.
(Več projektov, ki jih je oblikovala ekipa, vključno z MIT Mini Cheetah:https://www.youtube.com/watch?v=xNeZWP5Mx9shttps://www.youtube.com/watch?v=G6fMV1UPzkgin najhitrejša rešitev Rubikove kocke na svetuRobot vprašanje:https://www.youtube.com/watch?v=nt00QzKuNVYuporablja Pocket NC stroje za izdelavo delov za podobne robotske projekte.)
5-osna CNC obdelava Prednosti
5-osni CNC obdelovalni stroji dosegajo največjo produktivnost
Kompleksna obdelava in natančen preboj
Več{0}}dimenzionalno rezanje: A/C in druge vrtljive osi je mogoče uporabiti za doseganje poljubnih kotnih obdelav, enostavno obdelavo zapletenih struktur, kot so ukrivljene površine in spodrezki (kot so letalski rezili in medicinske proteze), ter popolno več{1}}plastno obdelavo z enim vpenjanjem, kar zmanjša stroške orodja in napake.
Natančnost na -mikronski ravni: avtomatizirano vpenjanje nadzira tolerance na mikronsko raven, kratka orodja zmanjšajo vibracije, površinska natančnost ustreza standardom GD&T, življenjska doba orodja pa se podaljša za 30 %+.
Izboljšanje učinkovitosti in optimizacija stroškov
Proizvodnja z enim-procesom: pet{1}}stranska obdelava je končana naenkrat, čas cikla pa se skrajša za 60 %-70 % v primerjavi s triosnim. ATC/APC se uporablja za doseganje proizvodnje brez posadke, zmanjšanje materialnih odpadkov in stroškov vzdrževanja ter zmanjšanje celovitih stroškov za 40 %.
Fleksibilna prilagoditev: tehnologija RTCP izboljša učinkovitost programiranja za 50 %, stroški modelov na izobraževalni-nivoji pa znašajo le 1/5 stroškov modelov na-industrijski ravni, kar je primerno za majhne in srednje-velike scenarije.
Kakovost površine in združljivost z industrijo
Zrcalna{0}}končna obdelava: kratka orodja odpravljajo tresljaje, površinska hrapavost doseže Ra0,8 μm ali manj, kar prihrani 30 % stroškov naknadne-obdelave, navpična obdelava pa izboljša učinkovitost poševnega rezanja za 50 %.
Med-panožne aplikacije: pokriva vesoljsko, avtomobilsko industrijo, medicino in druga področja, združljivo z velikimi in majhnimi deli, nekateri modeli vključujejo rezkanje in 3D-tiskanje ter podpirajo hibridno proizvodnjo.
5-osna CNC obdelava proti 3+2-osni CNC obdelavi
| Funkcija | 5-osna obdelava | 3+2-Osna obdelava |
| Gibanje osi | 5-osna zvezna povezava (3 linearno + 2 rotacijsko sinhronizirano gibanje) | 3-osne linearne + 2 rotacijske osi, zaklenjene pod fiksnimi koti |
| Pot orodja | Gladko, sočasno več{0}}osno gibanje | Zaporedna 3D obdelava z indeksiranimi rotacijami |
| Kompleksnost površin | Idealen za zapletene krivulje, spodreze in 3D oblike | Bolje za ravninske, kotne ali prizmatične elemente |
| Stroj se ustavi | Brez prekinitev; neprekinjeno delovanje | Pogosti postanki za spremembo položaja osi |
| Potrebe po pritrditvi | Ni potrebe po zapletenih napeljavah, potrebno je-enkratno vpenjanje | Za spreminjanje kota potrebuje več napeljav |
| Kompleksnost programiranja | Visoka (zahteva programiranje pet{0}}osnih povezav, podpira napredne funkcije, kot je RTCP) | Nižje (preprostejše 3D programiranje z indeksiranimi koti) |
| Učinkovitost | Hitrejši časi ciklov (70 %+zmanjšanje v primerjavi s 3-osnimi) | Počasneje zaradi zaustavitve-začetka delovanja |
| Stroški | Višji stroški stroja nižji za-strošek dela | Nižji stroški stroja, višji stroški vpenjanja/nastavitve |
Vodilna podjetja v industriji zaupajo 5-osni CNC obdelavi Xinshan
Uporaba 5-osnega CNC stroja
Letalska industrija
Medicinska industrija
Avtomobilska industrija in industrija plesni
Industrija elektronike in polprevodnikov
Energetika in težka industrija
Izobraževanje in znanstvenoraziskovalno področje
Proizvajalci 5-osnih CNC strojev
Kot profesionalni proizvajalec CNC stružnic Xinshan strankam zagotavlja CNC stružnice najboljše kakovosti, Kitajska tovarna CNC stružnic.
16
+
Dolgoletne izkušnje
50
%
TEHNIKI IN DELAVCI
1000
+
ZADOVOLJNE STRANKE
532
+
zaključenih projektov
Prednosti 5-osnega CNC stroja Xinshan:
- Natančna obdelava: prenos po kratki-poti + digitalna servo neposredna{2}}pogonska vpenjalna glava, natančnost pozicioniranja ±0,001 mm, μm-dinamično krmiljenje nivoja, primerno za natančno obdelavo delov v letalstvu in medicini.
- Učinkovita proizvodnja: odziv servo sistema visoke-CNC Manj kot ali enak 0,1 ms, popolnoma samodejna knjižnica brusilnih plošč (24–60 bitov) podpira samodejno menjavo orodja in merjenje popravkov, učinkovitost posameznega postopka pa je izboljšana za 30 %+.
- Optimizacija prostora: Navpična struktura zavzema 40 % manj prostora kot portalni tip, končni element pa krepi togost karoserije (več kot ali enako 200N/μm), ob upoštevanju prihranka prostora in stabilnosti težkih-obremenitev.
- Oprema združuje tehnologijo natančnosti, učinkovitosti in izrabe prostora, da podjetjem zagotovi rešitve za obdelavo, ki združujejo natančnost in ekonomičnost.
Naš naslov
212, Yibo Building, No.1187 Renmin (E) Road, Shaoxing city, Zhejiang Province, PRCHINA
Telefonska številka
+86133058580810
E-pošta
xslightings@xslightings.com
Kaj nekatere stranke pravijo o naših strojih...
Lucas Rodriguez
Inženir strojništva
Emma Carter
Letalski oblikovalec
Diego Moreno
Vodja proizvodnje
Več informacij o 5-osnih rezkalnih CNC strojih
Kakšno natančnost lahko doseže ta 5-osni CNC stroj? Ali lahko zadosti potrebam po natančni obdelavi?
Natančnost pozicioniranja Xinshan 5-osnega CNC obdelovalnega stroja lahko doseže ±0,001 mm (raven mikronov), natančnost ponovljivosti pa je ±0,0005 mm. Opremljen je z visoko-ločljivostnim kodirnikom in digitalnim servo direktnim pogonskim sistemom, ki podpira visoko-natančno obdelavo kompleksnih struktur, kot so vesoljske-površine prostih oblik in medicinski natančni deli, ter izpolnjuje zahteve tolerance ravni IT6.
Kako tog in stabilen je 5-osni obdelovalni stroj? Ali bo dolgoročna-hitrointenzivna obdelava vplivala na njegovo delovanje?
Ima ohišje iz polnega litega železa navpičnega/portalnega-tipa + strukturo toplotne stabilnosti z dinamično togostjo več kot 200 N/μm in je opremljen s servo motorjem-za težke obremenitve in linearnimi vodilnimi tirnicami, ki vzdržijo stalne rezalne obremenitve. Po 1000 urah neprekinjenega preskusa delovanja je zmanjšanje natančnosti manjše od 0,002 mm, kar je primerno za množično proizvodnjo in 24-urno neprekinjeno delovanje.
Kako kompleksno je programiranje? Ali se morate naučiti novega sistema? Kako hiter je-odziv poprodajne službe?
Standardni FANUC/SIEMENS in drugi glavni CNC sistemi podpirajo splošno programiranje kode G, združljivo s-programsko opremo tretjih oseb, kot sta UG in Mastercam, ter zagotavljajo vmesnik za vizualno programiranje in usposabljanje za delovanje. Ekipa za po-prodajne storitve se odziva na spletu 24 ur na dan, 7 × 24 ur, in zagotavlja-vzdrževanje na kraju samem v 48 urah doma in 72 urah v tujini, da zagotovi, da je izpad opreme manjši ali enak 4 uram.
Kakšni so vidiki stroškovne-učinkovitosti v primerjavi s podobnimi izdelki? Kakšen je-strošek dolgoročne uporabe?
Cena posameznega stroja je 30-50 % nižja od cene podobne evropske opreme, vendar se učinkovitost obdelave poveča za 20 % (na primer, čas obdelave turbinskih lopatic se zmanjša na 80 % časa tradicionalne opreme). Funkcija avtomatizacije zmanjša potrebo po 3-5 operaterjih, življenjska doba orodja pa se podaljša za 40 % (standardna orodja iz karbidne trdine). Obsežni izračuni kažejo, da se skupni stroški v 5 letih zmanjšajo za več kot 45 %, vračilna doba naložbe pa je manjša ali enaka 24 mesecih.
Smo profesionalni proizvajalci in dobavitelji 5-osnih CNC strojev na Kitajskem, specializirani za zagotavljanje izdelkov po meri. Toplo vas pozdravljamo pri veleprodajni prodaji 5-osnih CNC strojev v razsutem stanju iz naše tovarne.
